PROGETTARE IMPIANTO IRRIGAZIONE - CONSIGLI

30/08/2019 11:48
Di più
Autore della discussione
PROGETTARE IMPIANTO IRRIGAZIONE - CONSIGLI #32057
Buongiorno, come da oggetto dovrei realizzare un impianto di irrigazione per il mio giardino e vorrei chiedervi dei pareri e consigli. Io da inesperto ho iniziato a fare una bozza sulla progettazione e sui materiali da utilizzare, ma ovviamente chiedo consigli a chi è più pratico.

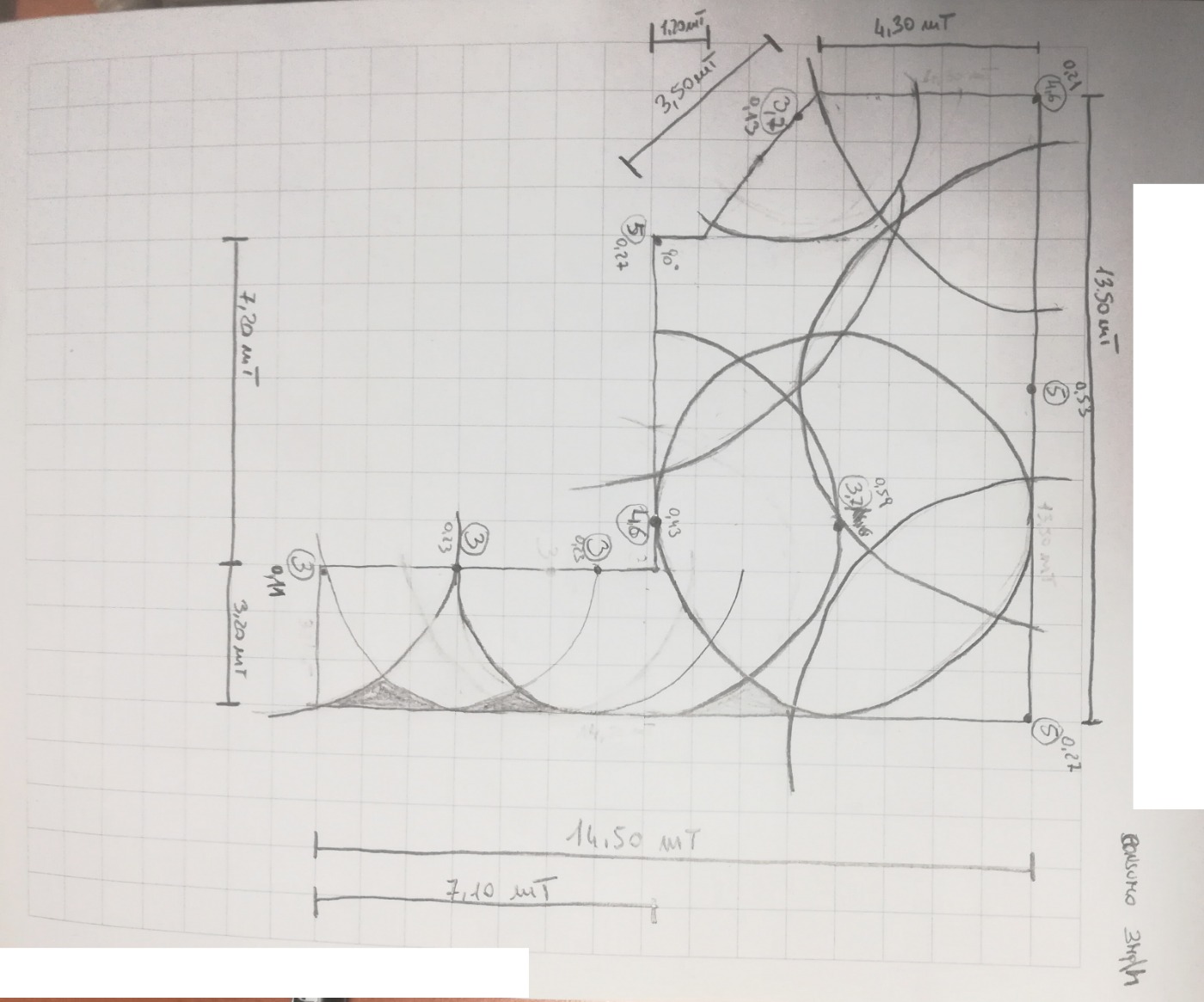

Oltre alle misure ho indicato:
- i numeri cerchiati, sarebbero gli irrigatori e le distanze. es. 4,6 indica che è un irrigatore da 4,6mt
- i numerini sopra indicano il consumo medio di acqua in mq/h in base all'apertura (90°,180° e 360°)
- i cerchi dovrebbero più o meno rappresentare la copertura degli irrigatori.
- le parti colorate in grigio sarebbero quelle probabilmente rimarrebbero scoperte.

Ho calcolato, dalle schede tecniche degli irrigatori che il consumo totale dovrebbe essere di circa 3mq/h, per cui in attesa di misurare la portata del punto acqua dove andrei a collegare le elettrovalvole, avevo intenzione di dividere l'impianto in 2 zone con consumi rispettivamente di 1,4mq e 1,6mq (sempre nell'ipotesi di avere almeno portata pari a 2mq).

Come materiale avevo visto questi prodotti:
- programmatore HUNTER XCORE 601-E da esterno o in alternativa ECOLOGIC 6 da interno (devo vedere se installare fuori o dentro, e comunque penso che vadano bene anche a 4 zone...l'importante e avere la possibilità di espansione)
- elettrovalvole HUNTER PVG con controllo di flusso
- irrigatori HUNTER PS ULTRA alzo 10cm (opp. 5) nelle misure indicate nella bozza (3mt, 3,7mt, 4,6mt e 5,2mt) in totale 10 irrigatori.
- collettori e vari raccordi
- tubo diametro 25 PN6

Vi chiedo se potete darmi qualche consiglio al fine di correggere il progetto (ripeto ho fatto tutto da me e sono ignorante in materia) ed indicazioni sui materiali.

Nel caso volessi installare il programmatore da interno, credo che dal programmatore alle elettrovalvole ci sarà una distanza di 20/25mt. In questo caso il cavo da 1mm di sezione è sufficiente o può andare bene anche più piccolo e lo stesso vale anche per il cavo comune.

Inoltre volevo porvi una domanda sugli irrigatori. Per esempio prendiamo il caso del 3mt, coprono da 0 a 3mt??? oppure c'è una parte iniziale di vuoto (es. coprono da 1mt fino a 3mt).

Grazie in anticipo a chi vorrà consigliarmi

Saluti
Francesco
Allegati:

Accedi o Crea un account per partecipare alla conversazione.

30/08/2019 11:50
Di più
Autore della discussione
PROGETTARE IMPIANTO IRRIGAZIONE - CONSIGLI #32058
p.s.: scusate per i cerchi (PATATE) ma li ho fatti a mano e non sono mica Giotto.

Accedi o Crea un account per partecipare alla conversazione.

08/10/2019 10:52
Di più
PROGETTARE IMPIANTO IRRIGAZIONE - CONSIGLI #32085

dandrea.f@alice.it ha scritto: Oltre alle misure ho indicato:
- i numeri cerchiati, sarebbero gli irrigatori e le distanze. es. 4,6 indica che è un irrigatore da 4,6mt
- i numerini sopra indicano il consumo medio di acqua in mq/h in base all'apertura (90°,180° e 360°)
- i cerchi dovrebbero più o meno rappresentare la copertura degli irrigatori.
- le parti colorate in grigio sarebbero quelle probabilmente rimarrebbero scoperte.
Ho calcolato, dalle schede tecniche degli irrigatori che il consumo totale dovrebbe essere di circa 3mq/h, per cui in attesa di misurare la portata del punto acqua dove andrei a collegare le elettrovalvole, avevo intenzione di dividere l'impianto in 2 zone con consumi rispettivamente di 1,4mq e 1,6mq (sempre nell'ipotesi di avere almeno portata pari a 2mq).

In questi casi conta molto la pressione/portata dell’acquedotto: normalmente è sufficiente a fare quello che vorresti fare, ma esistono zone dove la stessa è molto bassa e quindi bisogna frazionare la superficie totale.
Altra cosa importantissima: l’esposizione del prato. Se hai una zona più in ombra dovrai per forza separarla da quella più al sole, altrimenti ricrei che, per irrigare correttamente quella al sole (per esempio) anneghi quella all’ombra o viceversa.

dandrea.f@alice.it ha scritto: Come materiale avevo visto questi prodotti:
- programmatore HUNTER XCORE 601-E da esterno o in alternativa ECOLOGIC 6 da interno (devo vedere se installare fuori o dentro, e comunque penso che vadano bene anche a 4 zone...l'importante e avere la possibilità di espansione)
- elettrovalvole HUNTER PVG con controllo di flusso
- irrigatori HUNTER PS ULTRA alzo 10cm (opp. 5) nelle misure indicate nella bozza (3mt, 3,7mt, 4,6mt e 5,2mt) in totale 10 irrigatori.
- collettori e vari raccordi
- tubo diametro 25 PN6

Non usiamo Hunter, ma da vedere così mi sembrano ben fatte! Ok per il diametro del tubo. Fai attenzione al corretto serraglio dei raccordi. Se riesci prova la tenuta dell’impianto prima di coprire tutto con la terra: fai riempire tutta la linea tenendo gli irrigatori aperti e poi, qundo spruzzano tutti, chiudi l’acqua, chiudi gli irrigatori e apri di nuovo l’acqua centrale e vedi se perde qualche cosa.

dandrea.f@alice.it ha scritto: Vi chiedo se potete darmi qualche consiglio al fine di correggere il progetto (ripeto ho fatto tutto da me e sono ignorante in materia) ed indicazioni sui materiali.

Mi sembra tutto ok: i cerchi si devono leggermente sovrapporre.

dandrea.f@alice.it ha scritto: Nel caso volessi installare il programmatore da interno, credo che dal programmatore alle elettrovalvole ci sarà una distanza di 20/25mt. In questo caso il cavo da 1mm di sezione è sufficiente o può andare bene anche più piccolo e lo stesso vale anche per il cavo comune.

1 mm di sezione è sufficiente: usa un cavo multifilo. Io preferisco, dove possibile, installare le centraline all’interno: sono meglio protette dalle intemperie e danno meno problemi.

dandrea.f@alice.it ha scritto: Inoltre volevo porvi una domanda sugli irrigatori. Per esempio prendiamo il caso del 3mt, coprono da 0 a 3mt??? oppure c'è una parte iniziale di vuoto (es. coprono da 1mt fino a 3mt).

Bagnano da immediatamente sotto (più o meno) fino a 3 metri. Esiste una vite sulla testa dell’irrigatore per regolare la lunghezza e la larghezza dello spruzzo.
A presto!
